ビル管理士 2024年(R6年) 問71　 過去問の解説【空気環境の調整】

問題

ダクトとその付属品に関する次の記述のうち、最も適当なものはどれか。

ビル管理士試験合格テキスト

created by Rinker

¥2,200 (2025/06/20 09:31:41時点 Amazon調べ-詳細)

• Amazon
• 楽天市場

回答と解説動画

正解は（2）

長方形ダクトの接続：アングルフランジ工法や共板フランジ工法
丸ダクトや小型のスパイラルダクトの接続：差込み継手

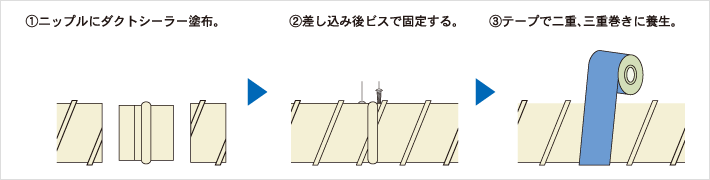

以下の画像は差込み継手の施工手順です。

2. 厨房フードには、ステンレス鋼板が利用される。
→適当
厨房フードには、耐食性・清掃性・耐熱性に優れたステンレス鋼板（SUS304など）が広く利用されています。

3. 厨房排気ダクト用防火ダンパの温度ヒューズ溶解温度は、280℃である。
→不適当
厨房排気ダクト用防火ダンパの温度ヒューズ溶解温度は120℃が正しいです。280℃は排煙用ダンパの設定温度です。

• 一般換気用：72℃
• 厨房排気用：120℃
• 排煙用：280℃

防火ダンパは、火災時に炎や煙の侵入を防ぎ、火災の延焼を防ぐための装置です。ダクトに設置され、温度ヒューズが溶けて自動的に閉じて火気を遮断します

4. 丸ダクトは、スパイラルダクトに比べて、はぜにより高い強度が得られる。
→不適当
スパイラルダクトは、板材をらせん状（スパイラル）に巻いて成形するため、はぜにより丸ダクトよりも高い強度が得られます。

スパイラルダクトの「はぜ」とは、鋼板を螺旋状に巻き上げてダクトを形成する際に、帯鋼の端を折り曲げて重ね合わせ、互いにかみ合わせることで強度を高める構造部分のことです。（下記画像参照）

5. 防火ダンパは、煙感知器と連動してダクトを閉鎖する。
→不適当
一般的な防火ダンパは温度ヒューズで作動します。煙感知器と連動して閉鎖するのは「防煙ダンパ」です。

防火ダンパ：火災の熱（ねつ）によってヒューズが溶断することで閉鎖
防煙ダンパ：火災の煙（けむり）によって煙感知器が作動することで閉鎖

解説動画

解説動画はまだありません
