問題
吹出口に関する次の記述のうち、最も不適当なものはどれか。
| 1. | アネモスタット型吹出口は、誘引効果が高く均一度の高い温度分布が得られる。 |
| 2. | ノズル型吹出口は、拡散角度が大きく到達距離が短い。 |
| 3. | ライン型吹出口は、ペリメータ負荷処理用として窓際に設置されることが多い。 |
| 4. | 天井パネル型吹出口は、面状吹出口に分類される。 |
| 5. | グリル型吹出口は、軸流吹出口に分類される。 |
回答と解説動画
正解は（2）
1. アネモスタット型吹出口は、誘引効果が高く均一度の高い温度分布が得られる。
→正しい
アネモスタット型はふく流吹出口の代表で、誘引効果が高く、均一な温度分布が得られます。

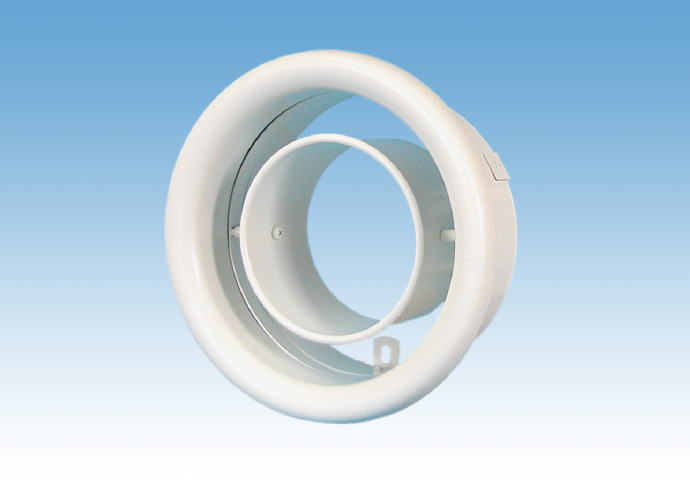

2. ノズル型吹出口は、拡散角度が大きく到達距離が短い。
→不適当
ノズル型は軸流吹出口に分類され、拡散角度が小さく、到達距離が長いのが特徴です。拡散角度が大きく到達距離が短いという記述は誤りです。
3. ライン型吹出口は、ペリメータ負荷処理用として窓際に設置されることが多い。
→正しい
ライン型（線状吹出口）は、ペリメータゾーン（窓際）の負荷処理用として多く使われます。
4. 天井パネル型吹出口は、面状吹出口に分類される。
→正しい
天井パネル型は面状吹出口の代表です。天井全面から微風速で吹き出す方式です。
5. グリル型吹出口は、軸流吹出口に分類される。
→正しい
グリル型（ユニバーサル型）は軸流吹出口に分類されます。還気の吸込口にも使われます。
吹出口の種類まとめ
吹出口の種類や特徴をまとめました。見た目と特徴を一致させておくと暗記しやすいです。
ふく流吹出口
- 吹出口付近の空気の誘引効果が高い（周囲空気を巻き込む）
- 放射状または円周方向に気流が広がる
- 均一度の高い温度分布が得られる
- 天井設置が多い
- 冷暖房どちらにも適する

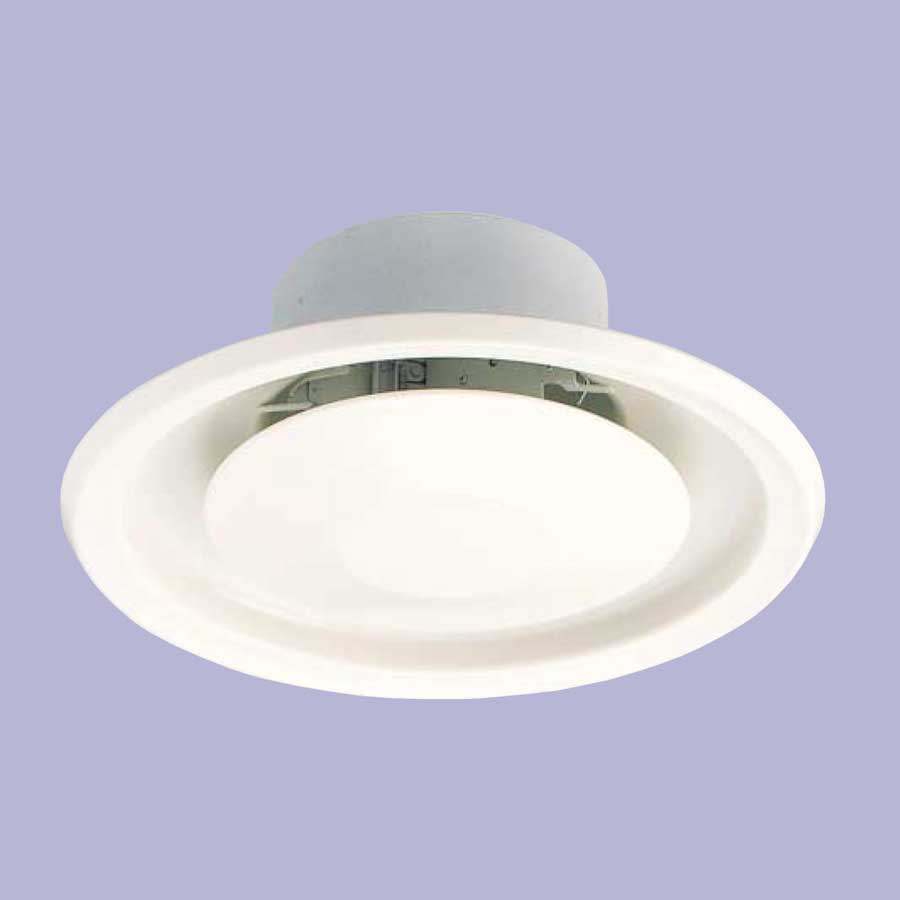

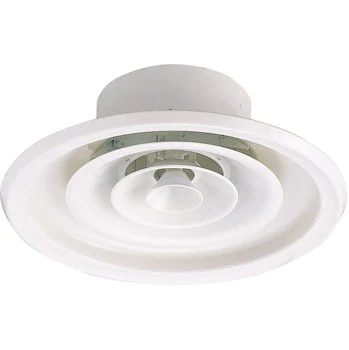

- アネモスタット型、パン型などが代表例
軸流吹出口
- 気流が一方向（軸方向）に吹き出す
- 誘引比・拡散角度が小さい
- 到達距離が長い
- スポット空調や広い空間に適す
- 還気の吸込口にも使われる

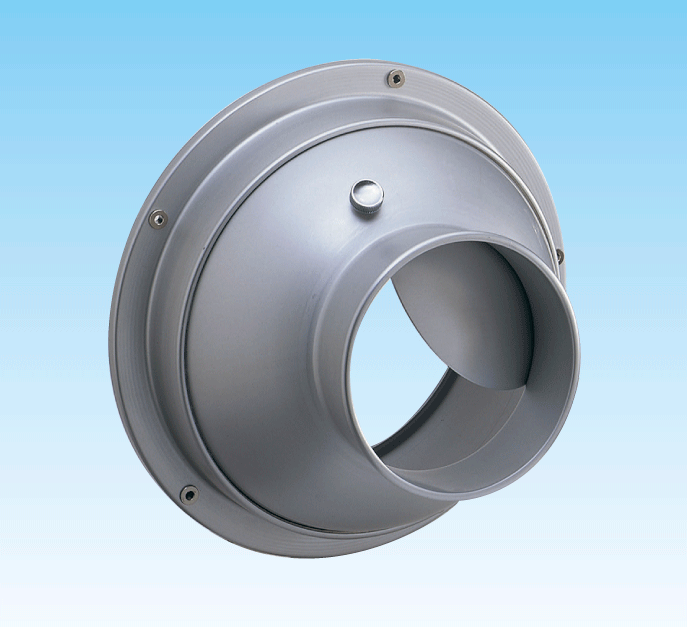

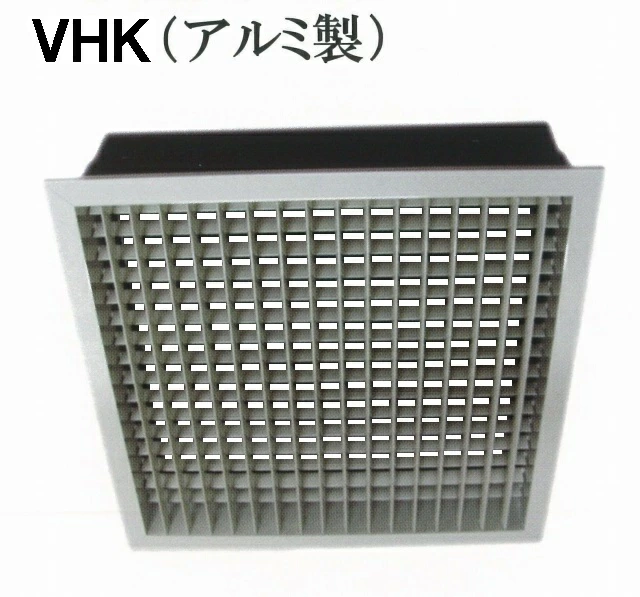

- グリル（ユニバーサル）型、ノズル型、パンカールーバ型など

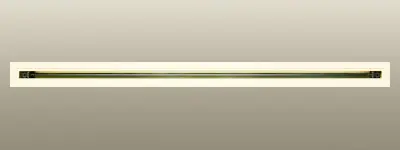

線状吹出口
- 細長いスリットやライン状の吹出口
- 誘引比が高く、均一な温度分布になりやすい
- 天井や壁に埋め込み設置が多い
- ペリメーターゾーン（窓際）やデザイン性重視の空間で多用
- 低騒音
面状吹出口
- 多孔パネル型や天井パネル型など、天井や床の広い面から微風速で吹き出す
- 面全体から空気が供給される
- 天井放射冷暖房や床吹出口などで使用
- 快適で均一な空調が可能

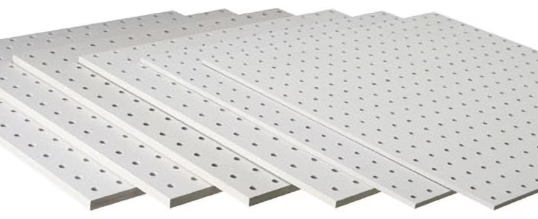

下記画像のように穴の空いたボードから風を出す。
