ビル管理士 2023年(R5年) 問72　 過去問の解説【空気環境の調整】

問題

送風機に関する次の記述のうち、最も不適当なものはどれか。

ビル管理士試験合格テキスト

created by Rinker

¥2,200 (2025/06/20 09:31:41時点 Amazon調べ-詳細)

• Amazon
• 楽天市場

回答と解説動画

正解は（2）

1. 送風機は、吐出圧力の大きさに応じてファンとブロワに分類され、空気調和用の送風機はファンに属する。
→ 正しい
送風機は一般的に圧力によってファン（低圧）とブロワ（中圧）に分類されます。空気調和用途ではファンが主に用いられています。

2. 遠心式送風機では、空気が軸方向から入り、軸に対して傾斜して通り抜ける。
→ 不適当
遠心式送風機は、空気が軸方向から入り、羽根車で90度方向（径方向）に曲げて排気します。軸に対して「傾斜」ではなく、「直角（径方向）」に通り抜けるのが特徴です。

3. 送風系の抵抗曲線は、ダクトの形状やダンパの開度が変わると変化する。
→ 正しい
ダクトの形状やダンパの開度を変えると、送風系の抵抗曲線（圧力損失特性）は変化します。

4. 軸流式送風機は、空気が羽根車の中を軸方向から入り、軸方向に通り抜ける。
→ 正しい
軸流式送風機は、空気が羽根車の軸方向から入り、軸方向にそのまま通り抜けます。

5. 横流式送風機は、空気が羽根車の外周の一部から入り、反対側の外周の一部へ通り抜ける。
→ 正しい
横流式送風機は、空気が羽根車の外周から入り、羽根車の反対側の外周から出ていきます。

ビル管理士試験に出題される各種送風機について

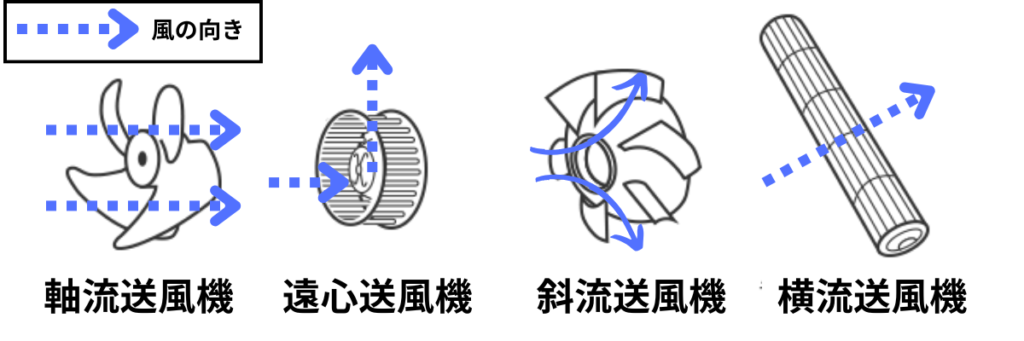

ビル管理士試験で出題される送風機は、軸流送風機、遠心送風機、斜流送風機、横流送風機の4種類です。主に風の進行方向について問われますので、以下の画像を参考に全て暗記しましょう。

• 軸流送風機：空気が羽根車の中を軸方向から入り、軸方向に通り抜ける。
• 遠心送風機：空気が羽根車の中を軸方向から入り、径方向に通り抜ける。
• 斜流送風機：空気が軸方向から入り、軸に対して傾斜して通り抜ける。
• 横流送風機：空気が羽根車の外周の一部から入り、反対側の外周の一部へ通り抜ける。

送風機の分類

送風機はファンとブロワに分類される。それぞれの特徴は以下の通り。

• ファン
  • 吐出圧力が低い（一般に9.8kPa未満）
  • 大風量・低圧力で空気を送る
  • 空気調和（エアコン、換気扇、一般ダクト送風など）で主に使われる
• ブロワ
  • 吐出圧力が中程度（一般に9.8kPa以上）
  • 中圧力・中風量で空気を送る
  • ダクトが長い、抵抗が大きい場合や、局所排気、工場設備などで使われる

空気調和用途ではファンが主に用いられています。

その他おぼえておくべき知識

多翼送風機はシロッコファンとも呼ばれ、遠心式送風機に分類される。

ベーン型送風機は軸流送風機に分類される。
