ビル管理士 2023年(R5年) 問131  過去問の解説【給水および排水の管理】

内容に誤りがあった場合は、お手数ですがコメント欄で教えて頂けると助かります。

問題

排水槽と排水ポンプに関する次の記述のうち、最も不適当なものはどれか。

1.排水水中ポンプは、吸込みピットの壁面から200mm以上離して設置する。
2.排水槽のマンホールは、排水水中ポンプ又はフート弁の直上に設置する。
3.即時排水型ビルピット設備は、排水槽の悪臭防止に有効である。
4.排水槽の底の勾配は、吸込みピットに向かって1/15以上1/10以下とする。
5.汚物ポンプの最小口径は、40mmとする。

回答と解説動画

正解は(5)

1.排水水中ポンプは、吸込みピットの壁面から200mm以上離して設置する。
→正しい
排水ポンプはメンテナンス時の作業スペース確保や、空気の吸い込み防止のために、水中ポンプは壁面から200mm以上離して設置することが望ましいです

2.排水槽のマンホールは、排水水中ポンプ又はフート弁の直上に設置する。
→正しい
槽内の点検をスムーズに行うため、マンホールはポンプやフート弁の真上に設けるのが適切です

フート弁は、ポンプの吸い込み配管の末端に設置され、ポンプ停止時の水の逆流を防ぐ逆止弁の一種です。ポンプが作動すると弁が開いて水を吸い上げ、停止すると弁が閉じて配管内の水を保持します。
これにより、再起動時に呼び水なしで水を吸い上げることが可能になります。

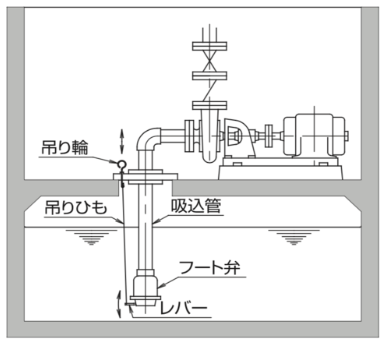

フート弁
出典:荏原製作所

3.即時排水型ビルピット設備は、排水槽の悪臭防止に有効である。
→正しい
即時排水型ビルピットは、排水を貯めずにすぐに排出する構造であるため、槽内に水が滞留せず、悪臭の発生を防止しやすくなっています。

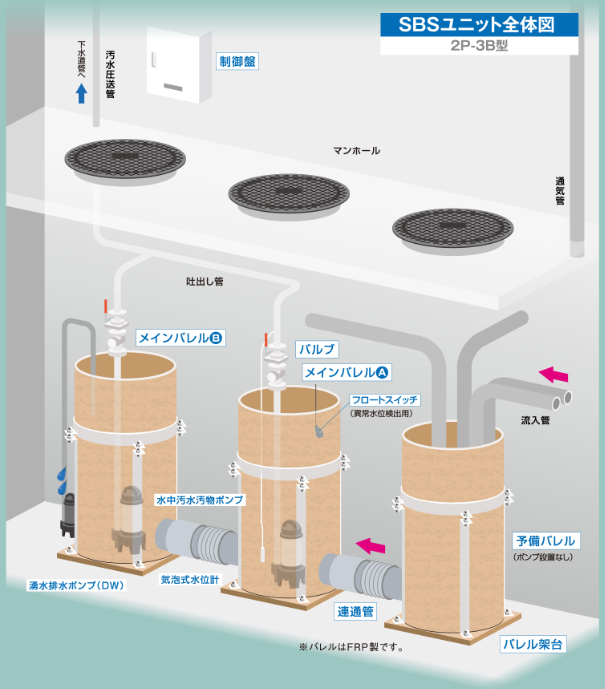

下図のように、汚水槽のような大きなタンクを使わずに、流入してきた汚雑排水を即時ポンプアップして排水する仕組みになっています。

出典:新明和工業株式会社

4.排水槽の底の勾配は、吸込みピットに向かって1/15以上1/10以下とする。
→正しい
排水槽の底は、排水を効率よく吸込みピットに集めるために、吸い込みピットに向かって15分の1以上10分の1以下の勾配を設けます。

5.汚物ポンプの最小口径は、40mmとする。
→不適当
汚物ポンプの最小口径は80mm以上が標準です。

排水ポンプの種類は以下の通りです。(暗記しましょう)

ポンプの種類対象最小口径主な用途
汚水ポンプ浄化槽排水、湧水、雨水40㎜原則として固形物を含まない排水
雑排水ポンプ厨房以外の雑排水、雨水50㎜小さな固形物を含む排水
汚物ポンプ汚水・厨房排水、産業排水80㎜大きな固形物を含む排水
