ビル管理士 2022年(R4年) 問115　 過去問の解説【給水及び排水の管理】

問題

給水設備に用いる弁類の説明として、最も不適当なものは次のうちどれか。

回答と解説動画

正解は（5）

１．仕切弁　　　　　弁体が管路を垂直に仕切るように開閉する構造である。
→正しい
仕切弁（ゲートバルブ）は、板状の弁体が管路を垂直に仕切るように上下して開閉します。

２．バタフライ弁　　円板状の弁体を回転させることで管路を開閉する構造である。
→正しい
バタフライ弁は、円板状の弁体を軸回りに回転させて開閉します。

３．減圧弁　　　　　ダイヤフラムと調節ばねのバランスにより弁体の開度を調整する機構である。
→正しい

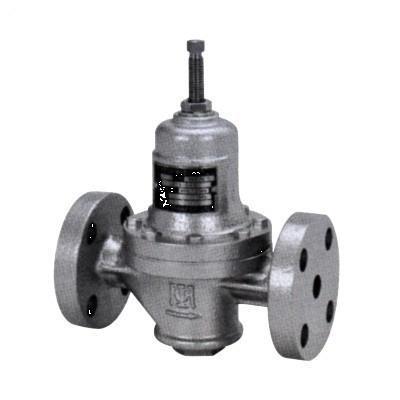

減圧弁は、ダイヤフラムと調節ばねのバランスによって弁体の開度を自動的に調整し、下流側の圧力を一定に保ちます。

４．定水位弁　　　　副穴の開閉と連動して弁体を開閉させて水槽の水位を保持する機構である。
→正しい
定水位弁は副弁の動作（副穴の開閉）を利用して主弁を開閉し、水槽の水位を一定に保つ機構です。

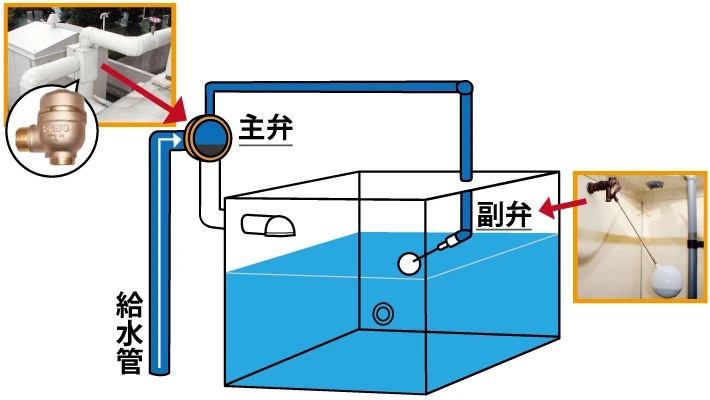

定水位弁は、受水槽や高置水槽など、比較的大量の水を扱う設備で使用され、水位が下がるとフロートの動きでバルブ（上記画像の主弁）が開き、水位が一定になると自動で止まります。流量が大きく、耐久性が高いため、大規模な給水設備に適しています。

５．玉形弁　　　　　通路を開けた弁体を回転させて開閉する構造である。
→不適当
玉形弁は、弁体を「回転させて」開閉するのではなく、ハンドルを回して弁軸を上下させ、弁体を弁座に押し付けたり離したりして開閉します。弁体自体は回転せず、上下直線運動で流体の流れを調整・遮断します。
なお、「通路を開けた弁体を回転させて開閉する構造である。」はボール弁の特徴です。
