問題

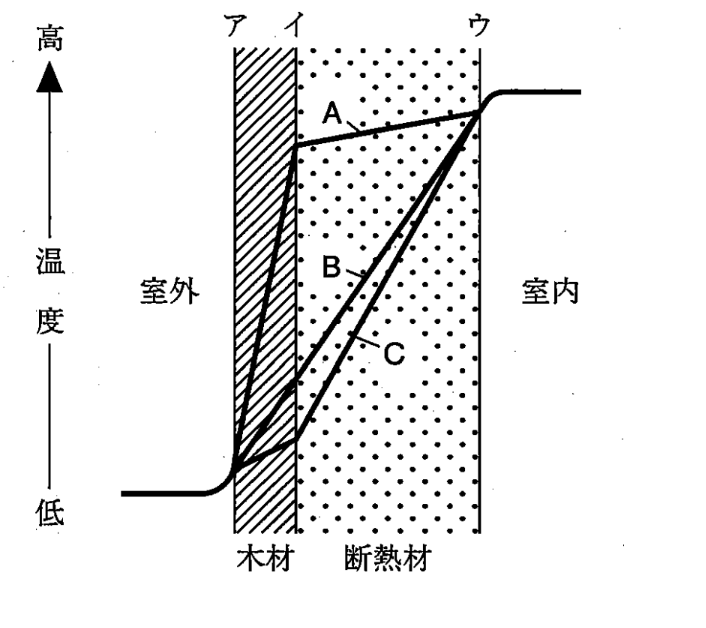

下の図は、外壁の断面図上に、冬期暖房時の壁内定常温度分布を示している。この図に関する次の記述のうち、最も適当なものはどれか。
| 1. | 温度分布はAとなり、壁内結露の防止のためにイに防湿層を設けることは有効である。 | ||
| 2. | 温度分布はBとなり、壁内結露の防止のためにウに防湿層を設けることは有効である。 | ||
| 3. | 温度分布はCとなり、壁内結露の防止のためにイに防湿層を設けることは有効である。 | ||
| 4. | 温度分布はAとなり、壁内結露の防止のためにアに防湿層を設けることは有効である。 | ||
| 5. | 温度分布はCとなり、壁内結露の防止のためにウに防湿層を設けることは有効である。 |
回答
正解は（5）
断熱材を設けると、その両端に大きな温度差ができます。（断熱材によって熱が移動しにくくなるため） そこで、温度分布A、B、Cを検証すると、断熱材の箇所で一番温度差ができているのは、Cであることがわかります。
次に防湿層を設ける箇所ですが、まずは以下の防湿層の説明を確認してください。
室内からの水蒸気が冷たい壁内部で結露すると、断熱材が湿って性能が低下したり、柱や梁が腐ったりカビが生えたりします。これを防ぐのが防湿層の主な目的です。 防湿層を設置する鉄則は、「断熱材よりも室内側（暖かい側）」に置くことです。冬季、湿った暖かい空気は室内から外へ向かおうとします。これが断熱材を通り抜けて冷たい木材に触れる前にブロックしなければなりません。
もし仮に「イ（断熱材と木材の間）」に防湿層を置いてしまうと、水蒸気が断熱材の中に入り込んでしまい、断熱材内部で結露が発生してしまいます。 冬季暖房時で湿度が高いのは室内側なので、水蒸気を入り口でシャットアウトするため、防湿層は断熱材の室内側表面に設けるのが正解です。
したがって、断熱材の室内側に位置する「ウ」となり、正解は（5）となります。
