問題

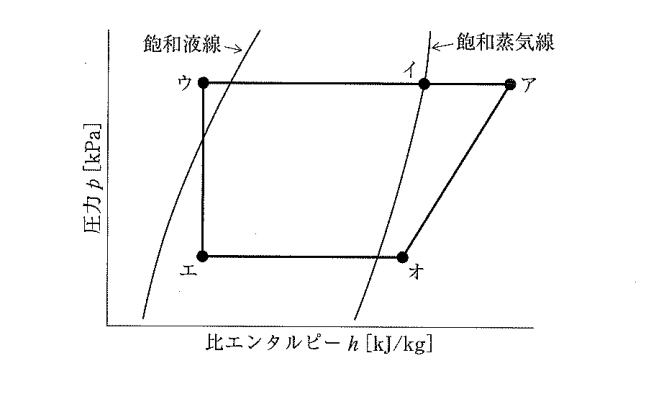

図は、蒸気圧縮冷凍サイクルにおける冷媒の標準的な状態変化をモリエル線図上に表したものである。蒸発器の出口直後に相当する図中の状態点として、最も適当なものは次のうちどれか。
| 1. | ア | ||
| 2. | イ | ||
| 3. | ウ | ||
| 4. | エ | ||
| 5. | オ |
回答
正解は（5）
以下の画像と見比べながら解説を読むと理解しやすいと思います。（出来ればこの画像を暗記してください）
問題文の画像は、冷凍サイクルにおける冷媒の状態を表しており、ア～オそれぞれのポイントにおいて以下のような事が行われています。
①オ→アの間には圧縮機が入ります。
圧縮機では、蒸発器から低圧・低温のガス状冷媒を受け取り、高圧・高温のガスに圧縮します。この過程で冷媒の比エンタルピー（単位質量当たりのエネルギー、熱量）や圧力が上昇します。
②ア→イ→ウには凝縮器が入ります。
先ほどの圧縮機で圧縮された高温・高圧のガス状冷媒は、凝縮器で周囲（空気や水）へ熱を放出（放熱）しながら、液化（凝縮）します。
③ウ→エには膨張弁が入ります。
膨張弁では、冷媒の圧力が低下し、低圧の液体へ変化します。
④エ→オには蒸発器が入ります。
低圧・低温の液状冷媒は蒸発器で周囲から熱を吸収（吸熱）して蒸発（ガス化）し、再び気体になります。これにより、冷却効果が得られます。
その後、冷媒は再び圧縮機に戻り、冷凍サイクルは繰り返されます。
以上より、蒸発器は「エ→オ」間にありましたので、蒸発器の出口は「オ」になります。
