問題

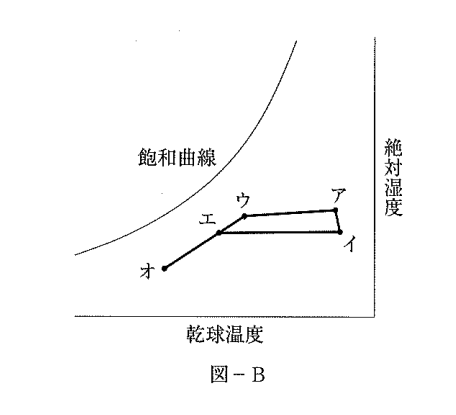

暖房時における空気調和システムを図-Aに、空気の状態変化を湿り空気線図上に表したものを図-Bに示す。図-Aの各点に対する図-B中の状態点との組合せとして、最も適当なものは次のうちどれか。
| 1. | a | エ | |
| 2. | b | ア | |
| 3. | c | イ | |
| 4. | d | ウ | |
| 5. | e | オ |
回答
正解は（3）
色々なやり方があると思いますが、私は図B（ア～オ）を基準に検証していきます。
- まず、「オ」から見ていきます。「オ」は乾球温度が一番低い位置にあります。つまり、一番温度が低いということです。
暖房時（冬季）に一番温度が低い場所はどこかというと、それは外気になります。
つまり、図Aの「a」の位置です。
よって、選択肢1は誤りとなります。 - 次に、「イ」を見てましょう。「イ」が乾球温度が一番高い位置にあります。つまり、一番温度が高いということです。
暖房時に一番温度が高い場所がどこかいうと、それは加熱器を出た後です。
つまり、図A「c」の位置です。
よって、選択肢3は正しいことになります。
この時点で回答がでましたが、他の場所も確認していきます。 - 次に、「ア」を見てみましょう。「ア」は「イ」よりも少しだけ乾球温度が下がり、絶対湿度が上昇しています。これは、加湿器を出た後の状態を意味しています。
つまり、図A「d」の位置です。加湿器を出た後にダクトや送風機なども通過していますが、「d」が加湿器から一番近い位置となります。ちなみに、ダクトなどを通過することでも乾球温度は低下します。
よって、選択肢4は誤りとなります。 - 次に、「ウ」を見てみましょう。「ウ」は先ほど特定できた「ア」と比較すると乾球温度や絶対湿度が低下しています。これは室内で仕事（部屋を暖めたり加湿したりすること）をしたことを意味します。
つまり、図A「e」の位置です。
よって、選択肢5は誤りとなります。 - 最後に、「エ」ですが、室内で仕事を終えた空気である「ウ」と、外気である「オ」が混ざっています。
つまり、図A「b」の位置です。（基本的に空調システムでは、省エネのために室内から還ってくる還気と外気を混ぜて給気しています）
よって、選択肢2は誤りとなります。
