ビル管理士 2025年(R7年) 問53　過去問の解説【空気環境の調整】

問題

室内気流に関する次の記述のうち、最も不適当なものはどれか。

回答

正解は（3）

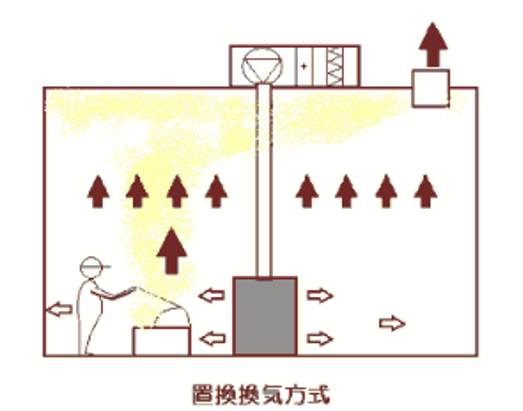

1. 置換換気は、室温よりやや低温の空気を床面付近に供給し、天井面付近で排気する方式である。
→正しい
置換換気は、冷気を床付近に供給し、熱源（人体や機器）で温められた空気が自然上昇して天井から排気されます。効率的な換気方式で、省エネ効果があります。

2. ドラフトによる不快感は、気流の速度、気流変動の大きさ、空気温度の影響を受ける。
→正しい
ドラフトとは「不快な気流」のことです。風が速い、風が冷たい、あるいは風が不規則に揺らぐ（気流変動）といった要素が組み合わさることで、人は不快感を感じます。

3. 天井面に沿った噴流の到達距離は、自由噴流の場合よりも短くなる。
→不適当
天井面や壁面に沿って吹き出された気流は、面に吸い付くように流れる性質があります。この場合、周囲の空気を巻き込みにくくなるため、障害物のない「自由噴流」よりも到達距離は長くなります。

ヘタ・レイ

天井がガイドのような役割をしていると思えばイメージしやすいかも。
何もない空間に放出される自由噴流は、多方面に拡散してしまうので、風の勢いがすぐに失われてしまいます。

4. 吹出しの影響は遠方まで及ぶのに対し、吸込みの影響は吸込口付近に限定される。
→正しい
吹出し噴流は指向性が強く遠方まで影響しますが、吸込気流は吸込口からの距離の２乗に反比例して急速に弱まります。
例えば、吹き出しは「ロウソクの火を遠くから吹き消せる」ように遠くまで届きますが、吸い込みは「掃除機」と同じで、吸込口のすぐ近くまで寄らないと影響を感じません。

5. 気流性状から見た換気方式は、混合方式と一方向方式の二つに大別される。
→正しい

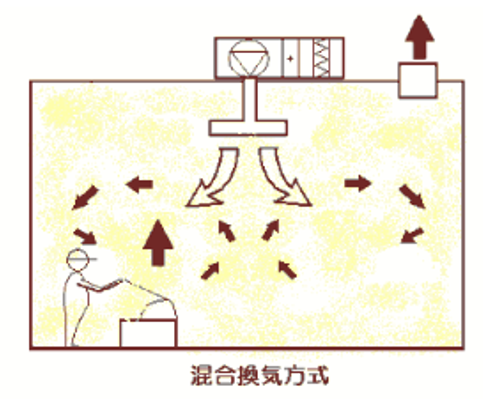

一般的な空調のように部屋全体の空気をかき混ぜて薄める「混合方式」と、クリーンルームなどのように空気を一方向に押し流す「一方向方式」に分けられます。

類題：令和5年問53、令和4年問54、令和3年問50、令和2年問52
