ビル管理士 2025年(R7年) 問48　過去問の解説【空気環境の調整】

問題

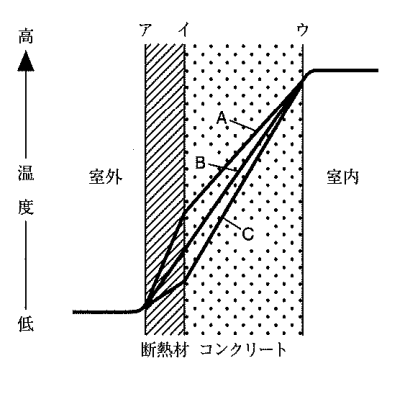

下の図は、外壁の断面図上に、冬期暖房時の壁内定常温度分布を示している。この図に関する次の記述のうち、最も適当なものはどれか。

回答

正解は（4）

断熱材を設けると、その両端に大きな温度差ができます。（断熱材によって熱が移動しにくくなるため）

そこで、温度分布A,B,Cを検証すると、断熱材の箇所で一番温度差ができているのは、Aであることがわかります。

次に防湿層を設ける箇所ですが、まずは以下の防湿層の説明を確認してください。

防湿層とは、住宅の壁や床などの断熱層の室内側に設けられ、室内の水蒸気が断熱材内部へ侵入して結露するのを防ぐための、気密性の高いフィルムやシート状の部材です。
室内からの水蒸気が冷たい壁内部で結露すると、断熱材が湿って性能が低下したり、柱や梁が腐ったりカビが生えたりします。これを防ぐのが防湿層の主な目的です。

防湿層を設置する鉄則は、「断熱材よりも室内側（暖かい側）」に置くことです。 冬季、湿った暖かい空気は室内から外へ向かおうとします。これが断熱材を通り抜けて冷たいコンクリートに触れる前にブロックしなければなりません。

冬季暖房時で湿度が高いのは室内側なので、防湿層は断熱材とコンクリートの間に設けることになります。

したがって、断熱材の室内側に位置する「イ」となり、正解は（4）となります。
