問題

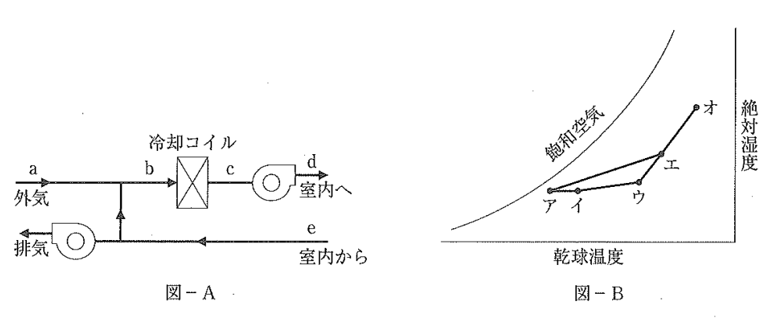

定風量単一ダクト方式を図-Aに、冷房最大負荷時の状態変化を図-Bに示す。図-Aの各点に対する図-Bの状態点との組合せとして、最も適当なものは次のうちどれか。
| 図－A | 図－B | |
| 1. | a | ア |
| 2. | b | ウ |
| 3. | c | エ |
| 4. | d | イ |
| 5. | e | オ |
回答と解説動画
正解は（4）
【冷房最大負荷時の定風量単一ダクト方式：状態点の流れ】
- a（外気）：外気は最も高温多湿なので、湿り空気線図の中で最も右上、つまり「オ」。
- e（室内からの還気）：室内空気は外気より乾燥しているため、「ウ」。
- b（混合空気）：外気と還気（aとe）が混合されるので、「エ」。
- c（冷却コイル通過後）：冷却除湿されるので、最も温度が低くなる「ア」。
- d（室内へ送風機出口）：cから送風機でわずかに温度上昇した状態、つまり「イ」。

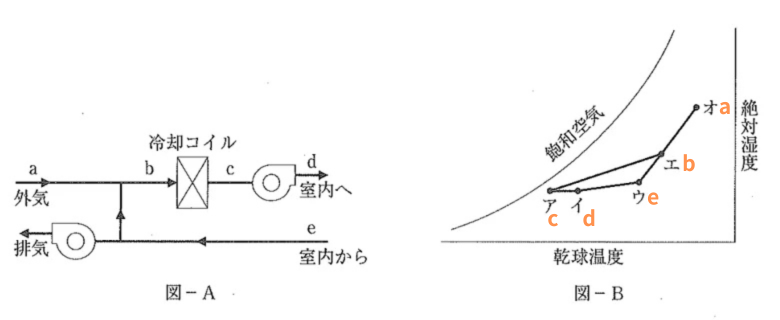

【図Aと図Bの対応まとめ】
a-オ
b-エ
C-ア
d-イ
e-ウ
- 冷房時は、外気（a）が最も高温多湿→「オ」。
- 室内還気（e）は外気より乾燥→「ウ」。
- 混合空気（b）はその中間→「エ」。
- 冷却コイル通過後（c）は最も冷たい→「ア」。
- 送風機出口（d）はcよりやや温度上昇→「イ」。
