問題

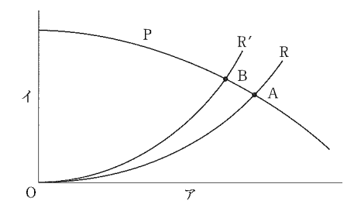

下の図は、送風抵抗と運転点の関係を示している。この図に関連する、次の文章の( )内に入る語句の組合せとして、最も適当なものはどれか。
送風機の特性曲線は、グラフの横軸に(ア)をとり、縦軸に(イ)をとって表すと曲線Pのようになる。一方、送風系の抵抗曲線は、同じグラフ上に、原点を通る二次曲線Rとして示される。ここで、2曲線の交点Aは、運転点を示している。
この時、送風系の(ウ)を操作することで、抵抗曲線はR’に変化し、運転点はBとなる。
| ア | イ | ウ | |
| 1. | 圧力 | 回転数 | インバータ |
| 2. | 風量 | 圧力 | インバータ |
| 3. | 圧力 | 風量 | インバータ |
| 4. | 風量 | 圧力 | ダンパ |
| 5. | 圧力 | 風量 | ダンパ |
回答と解説動画
正解は（4）
解答：4. 風量 圧力 ダンパ
解説
ア：風量、イ：圧力
送風機の特性曲線（図の線P）は、横軸に風量（Q）、縦軸に圧力（静圧、P）をとって表されます。これは送風機がどの風量でどの程度の静圧を発生できるかを示す基本的な性能曲線です。
抵抗曲線の特徴
送風系の抵抗曲線（図の線R,R´）は、ダクトやフィルタなどによる圧力損失を表し、原点を通る二次曲線として描かれます。
ウ：ダンパ
図を見ると、抵抗曲線がRからR’に変化し、傾きが急になっています。これは抵抗が増加したことを意味します。
その結果、運転点がAからBに移動し、風量が減少します。
上記より問題文に文字を入れると・・・
送風機の特性曲線は、グラフの横軸に(風量)をとり、縦軸に(圧力)をとって表すと曲線Pのようになる。一方、送風系の抵抗曲線は、同じグラフ上に、原点を通る二次曲線Rとして示される。ここで、2曲線の交点Aは、運転点を示している。
この時、送風系の(ダンパ)を操作することで、抵抗曲線はR’に変化し、運転点はBとなる。
ヘタ・レイなお、インバーターを操作した場合は、送風機の回転数が変化するため特性曲線（図の線P）に変化が現れます。
