ビル管理士 2021年(R3年) 問63　 過去問の解説【空気環境の調整】

問題

冷水コイルによる空気冷却に関する次の文章の(　　)内に入るものの組合せとして、最も適当なものはどれか。

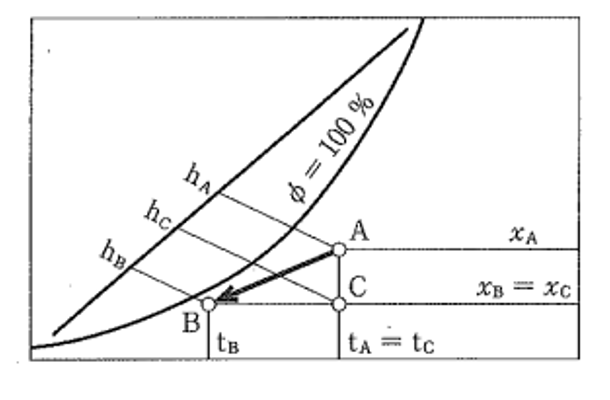

湿り空気線図上で、冷水コイル入口空気の状態点をA、コイル出口空気の状態点をBとし、乾球温度がA点と等しく、かつ絶対湿度がB点と等しい状態点をCとする。

A点、B点、C点の比エンタルピーをそれぞれh_A、h_B、h_Cとし、冷水コイルを通過する空気の質量流量をG[kg/h]とすると、冷水コイルによる除去熱量の潜熱分は( ア )、顕熱分は( イ )で表される。

回答と解説動画

正解は（3）

この問題は一見難しそうですが、湿り空気線図の見方と顕熱・潜熱の意味が分かっていれば難易度は低いといえます。

まず、湿り空気線図上において、顕熱（温度）は横軸の動きとなり、潜熱（湿度）は縦軸の動きとなります。

それぞれを分けて考えてみると

潜熱分（ア）の計算：
A点からC点への変化（縦軸の動き）は、温度が同じ（tA = tC）で湿度のみが変化する過程です。これは純粋な除湿過程であり、潜熱変化に相当します。
つまり、潜熱分 = G(hA－hC)　となります。

顕熱分（イ）の計算：
C点からB点への変化（横軸の動き）は、湿度が同じ（xC = xB）で温度のみが変化する過程です。これは純粋な冷却過程であり、顕熱変化に相当します。
つまり、顕熱分 = G(hC－hB)　となります。

よって、（３） G(hA－hC)　　G(hC－hB)　の組み合わせが正解。
